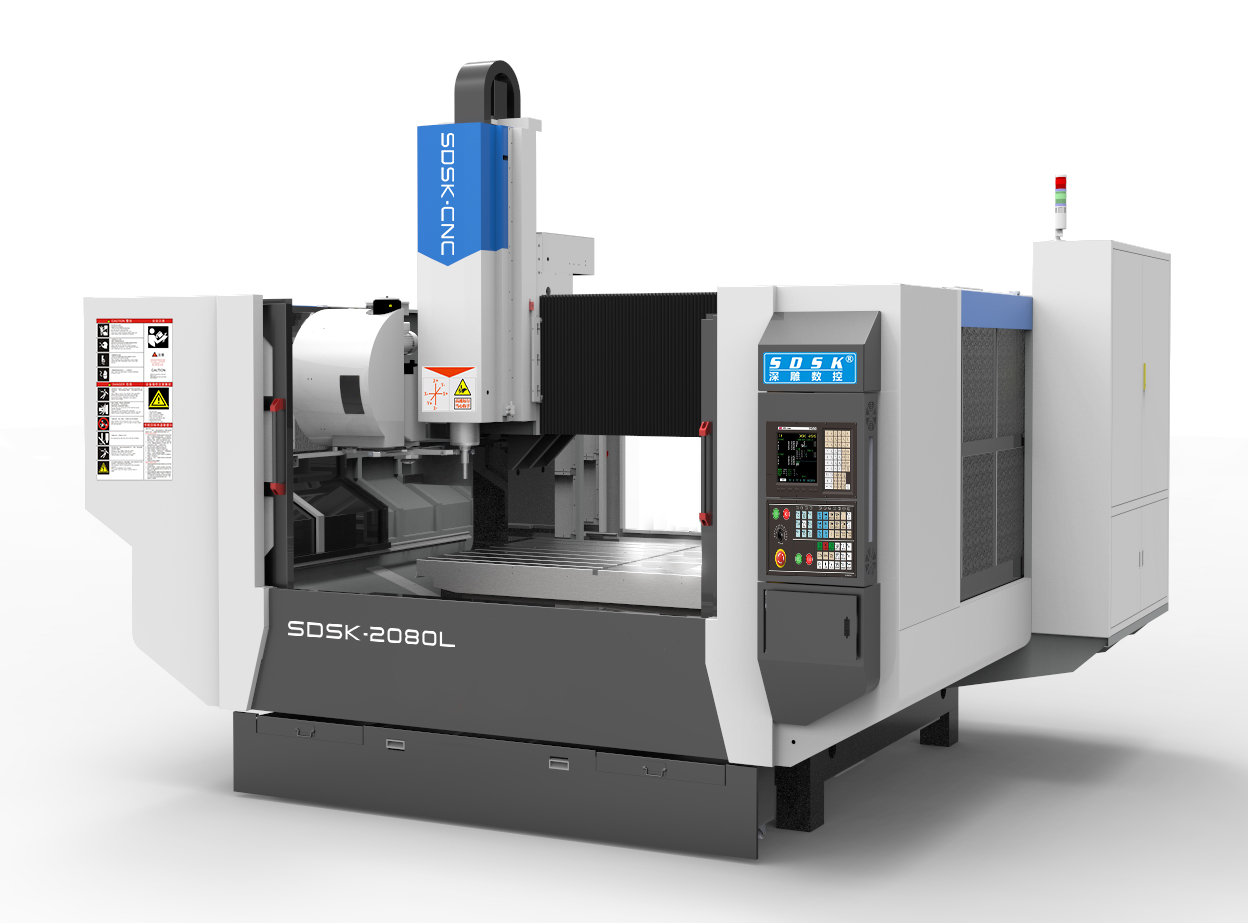

輕型龍門加工中心BT40/2080L

上一產品：輕型龍門加工中心BT40/2516L

下一產品：輕型龍門加工中心BT40/1780L

產品描述

一、機器簡介：
SDSK-L機型系列是專門為客戶量身定做的輕型龍門加工中心;配有臺灣圣杰24位刀臂式刀庫; 換刀速度為2秒；運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸上下移動。機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌，臺灣TBI 研磨級滾珠絲桿，德國聯軸器，伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水和噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼銅、鋁、壓克力、塑料等零件的精密精雕、雕銑、摩擦攪拌焊、擴孔、鉆孔、攻絲加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。
二、機器主要配置清單(單位:mm)

序號	規 格說明	數量
	深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動(可另選)	全套
	X/Y/Z軸用臺灣上銀或臺灣銀泰精密級滾珠絲桿	全套
	X/Y/Z軸用臺灣上銀或臺灣TBI 精密級滾柱直線導軌	全套
	可選項: 大理石床身，鑄鐵工作臺。鑄鐵床身，鑄鐵工作臺。	1套
	可選項: 1.電主軸 1.2萬轉/rpmin/11KW/扭矩28Nm/外徑150mm/氣動換刀/帶編碼器/BBT40。 2.電主軸 1.8萬轉/rpmin/18KW/扭矩60Nm/外徑190mm/氣動換刀/帶編碼器/BBT40。	1個
	臺灣圣杰24位刀臂式刀庫	1套
	進口NSK/GMI P級角接觸配對軸承	全套
	主軸油冷機	1臺
	電子手輪	1套
	對刀儀	1個
	X/Z軸配三防布風琴罩/Y軸配鋼板罩	各1套
	配電柜恒溫系統
	施耐德電氣配件
	X/Y/Z軸配塑料拖鏈	各1套
	自動潤滑黃油泵	1套
	空氣過濾器	2套
	噴水及水氣混合噴霧裝置	各2套
	水泵	1套
	機床附件	1套
	BBT40刀柄	2個
	雙螺+1鏈板式自動排渣機	全套

三、設備主要技術參數：(單位:mm)

機型	SDSK-2012L	SDSK-2015L	SDSK-2516L	SDSK-3020L
外型尺寸	長4300寬3400高3000	長4300寬4100高3000	長4800寬4300高3000	長5300寬5200高3000
鋁工作臺尺寸	X2000/Y1200（T槽）	X2000/Y1500（T槽）	X2500/Y1600（T槽）	X3000/Y2000（T槽）
龍門寬度	2100	2100	2600	3100
主軸鼻端至臺面	650	650	650	650
X/Y/Z行程	20501300450	20501600450	25501700450	30502100450
最大空走速度	40000mm/min	40000mm/min	40000mm/min	40000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min	12000mm/min
控制系統	深雕數控系統	深雕數控系統	深雕數控系統	深雕數控系統
伺服系統	交流伺服	交流伺服	交流伺服	交流伺服
系統分辨率	0.001	0.001	0.001	0.001
三軸垂直度	0.015mm	0.015mm	0.015mm	0.015mm
整機定位精度	士0.02mm	士0.02mm	士0.02mm	士0.02mm
局布定位精度	300 mm內±0.01mm	300 mm內±0.01mm	300 mm內±0.01mm	300 mm內±0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm	0.005mm
主軸數	1個	1個	1個	1個
電主軸功率	18KW/個(可另選配)	18KW/個 (可另選配)	18KW/個(可另選配)	18KW/個(可另選配)
刀臂式刀庫	24T	24T	24T	24T
換刀方式	自動	自動	自動	自動
主軸轉速	18000rpm/min	18000rpm/min	18000rpm/min	18000rpm/min
夾持刀柄	BBT40(最大12mm)	BBT40(最大12mm)	BBT40(最大12mm)	BBT40(最大12mm)
對刀方式	自動	自動	自動	自動
可裝料高度	500mm	500mm	500mm	500mm
臺面承受負荷	2000Kg	2000Kg	3000Kg	4000Kg
額定電壓	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	32KW	32KW	35KW	35KW
整機重量	13500Kg	15500Kg	18500Kg	22000Kg
