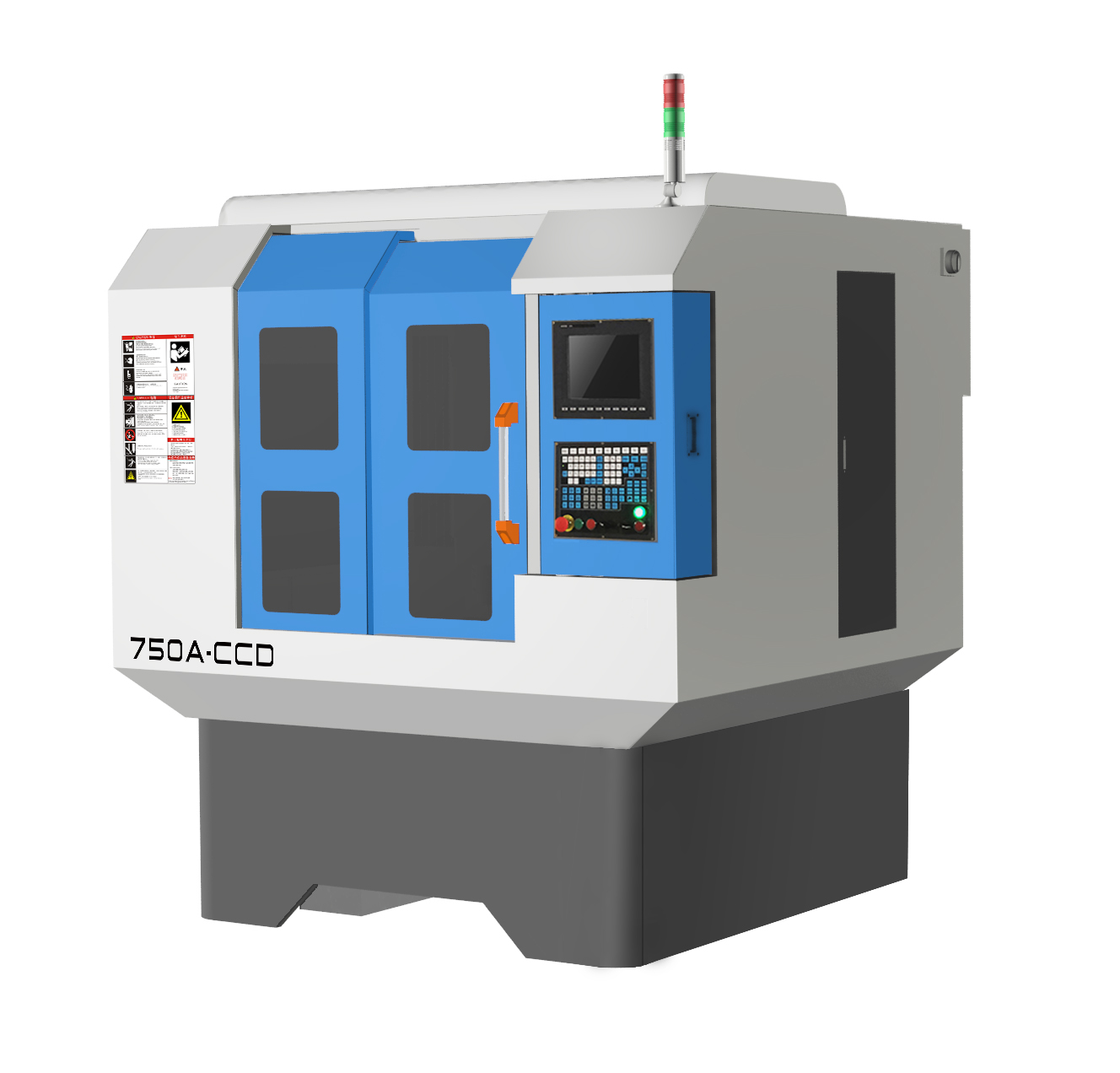

中小型高光機/SDSK750A

上一產品：大型高光機2012A

下一產品：小型全罩手機按鍵高光機440A

產品描述

一，機器簡介：
SDSK750A機型是專門為客戶量身定做的小型精雕機;運動方式為Y軸工作臺前后移動，X軸左右移動，Z軸上下移動。采用上海維宏數控系統，松下伺服電機，機身采用頂級的濟南青花崗巖(大理石)結構、永遠不變形;三軸采用臺灣上銀精密級直線導軌，研磨級滾珠絲桿，德國聯軸器，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液噴水及噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用手機玻璃保護膜、蓋板、電容屏玻璃面板、各類玻璃面板、陶瓷等的精密打孔、磨邊、倒邊、異形加工。

二、機器主要配置清單(單位:mm)

序號	規 格說 明	數量
1.	機器外罩：2mm鋼板、烤漆	1套
2.	工作臺尺寸：X向700，Y向500，Z向45	1套
3.	X.Y軸用松下伺服電機750W	2套
4.	Z軸用松下伺服電機400W(帶剎車)	1套
5.	XYZ軸用臺灣上銀精密級直線導軌	各2套
6.	XYZ軸用臺灣TBI 精密級滾珠絲桿	各1套
7.	上海維宏數控系統NK260	1套
8.	變頻器	1套
9.	施耐德電氣配件	1批
10.	電主軸60000轉，1.6KW，氣動換刀，直徑62mm	1個
11.	主軸水冷機	1臺
14.	NSK P4級角接觸軸承	5套
15	大理石（濟南青花崗巖）機身	1套
16.	X/Y軸配鋼板罩	各1套
17.	X/Y/Z軸配塑料拖鏈	各1套
18	自動潤滑油泵2升	1套
19	噴水裝置	1套
20	金環宇電線	1批

三、設備主要技術參數：

機型	SDSK750A
外型尺寸	148013001750
工作臺尺寸	700 mm *500 mm
X/Y/Z行程	720520150
最大空走速度	15000mm/min
最大加工速度	12000mm/min
控制系統	上海維宏數控系統(NK260)
伺服系統	交流伺服
系統分辨率	0.001
三軸垂直度	0.01mm
定位精度	士0.01mm
重復定位精度	0.002mm
主軸數	1
主軸功率	1.6KW/個
換刀方式	氣動
主軸轉速	60000rpm/min
夾持刀柄	3.175/4/6mm
對刀方式	自動
可裝料高度	120mm
臺面承受負荷	200Kg
額定電壓	220V/50HZ
整機最大功率	4.5KW
整機重量	1800Kg
